Неправильно подобранная катушка для электромагнитного клапана – это не просто ошибка в спецификации, а прямая угроза стабильности технологического процесса. Она может привести к отказам оборудования, простоям на производственной линии и незапланированным расходам. Если вы планируете купить катушку электромагнитного клапана, этот материал станет для вас исчерпывающим руководством. Мы разберем все типы, ключевые параметры выбора и тонкости подключения, чтобы вы могли принять обоснованное решение и избежать распространенных ошибок.
Что такое катушка соленоида и зачем она нужна?

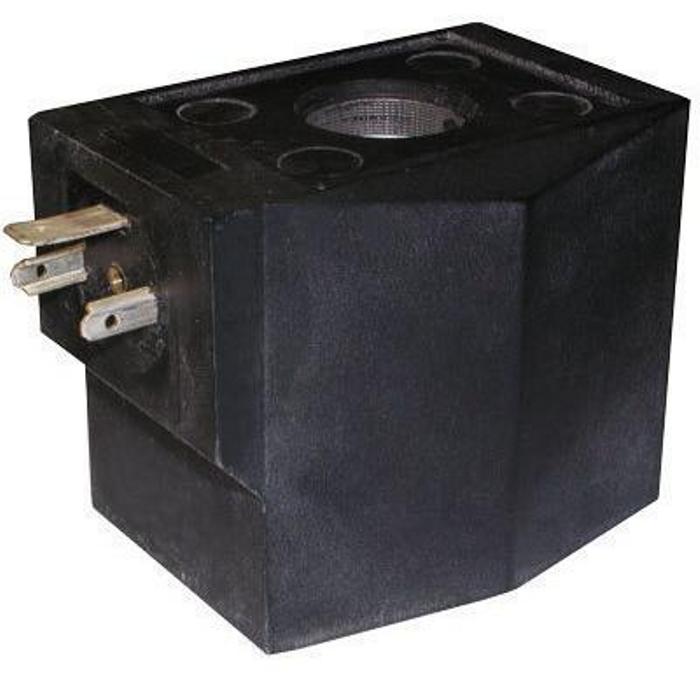

Катушка (соленоид) – это «сердце» электромагнитного клапана. При подаче напряжения она создает магнитное поле, которое приводит в движение сердечник (плунжер), открывая или закрывая проходное сечение клапана. Таким образом, электрическая энергия преобразуется в механическое движение, обеспечивая дистанционное управление потоками жидкостей и газов. От ее надежности и корректной работы зависит эффективность всей системы автоматизации.
Основные типы катушек для электромагнитных клапанов
Классификация ведется по нескольким ключевым признакам. Правильный выбор типа – первый и самый важный шаг.
1. По типу тока и напряжению питания:
-
Переменный ток (AC): Наиболее распространенный вариант для стационарных промышленных установок. Рабочие напряжения: 24V, 110V, 220V, 380V. Главное преимущество – моментальное создание высокого усилия при включении.
-
Постоянный ток (DC): Часто используются в мобильном оборудовании, системах на батарейном питании, взрывозащищенных исполнениях. Напряжения: 12V, 24V. Потребляют меньше энергии и работают тише, но для создания того же усилия требуют больше витков.
2. По конструкции и степени защиты (IP):
-
Стандартные (открытые): Имеют базовую защиту. Подходят для чистых и сухих помещений.
-
Влагозащищенные (IP65): Корпус герметичен, защищает от струй воды и пыли. Незаменимы в пищевой промышленности, моечных цехах, на улице.
-
Взрывозащищенные (Ex): Специальное исполнение для химических, нефтехимических производств, АЗС, где есть риск образования взрывоопасных смесей.
3. По способу монтажа:
-
Встроенные (fixed): Несъемно соединены с клапаном.
-
Съемные (plug-in): Универсальное и удобное решение. Катушка легко снимается для замены или проверки без демонтажа трубопровода и самого клапана.
Ключевые параметры выбора: на что смотреть в первую очередь?
Чтобы купить катушку электромагнитного клапана, которая прослужит долго, необходимо сверить несколько паспортных значений.
-
Напряжение и тип тока (V/AC или DC): Должны точно соответствовать параметрам вашей цепи управления. Несоответствие приведет к перегреву или отказу.
-
Мощность (Вт) или потребляемый ток: Определяет нагрузку на источник питания и блок управления. Различают пусковую (большую) и удерживающую (меньшую) мощность.
-
Класс защиты (IP): Выбирается исходя из условий эксплуатации. Для цеха с повышенной влажностью минимум IP65.
-
Температурный класс изоляции: Обычно Class F (155°C) или Class H (180°C). Показывает, до какой температуры катушка может работать без повреждения изоляции.
-
Сопротивление обмотки (Ом): Полезный параметр для диагностики мультиметром.
Схемы подключения и роль промежуточных реле
Прямое подключение катушки к контроллеру – распространенная ошибка. Выходные ключи ПЛК (программируемого логического контроллера) часто не рассчитаны на пусковые токи соленоидов. Решение – использование реле промежуточного РП https://owen.by/promezhutochnoe-rele/promezhutochnye-rele-obshchepromyshlennye-kippribor-serii-rp-2c-mr.html. Это устройство выступает в роли усилителя и буфера.
Как это работает: Слабосильный выход контроллера подает сигнал на катушку реле промежуточного РП, которое своими силовыми контактами коммутирует цепь питания мощной катушки клапана. Это защищает дорогостоящую автоматику и повышает надежность системы. Для группы клапанов часто используют релейные модули или клеммники с встроенными реле.
Эксплуатация и частые проблемы
Даже правильно подобранная катушка может выйти из строя при нарушении условий работы.
-
Перегрев: Основная причина поломок. Возникает при: неверном напряжении, заклинивании сердечника клапана, высокой ambient-температуре, работе в непрерывном (длительно включенном) режиме для катушек, не рассчитанных на это.
-
Механические повреждения: Обрыв провода, повреждение корпуса.
-
Влагопроницаемость: Для защищенных исполнений важно целостность уплотнений и сальников.
Диагностика: Проверьте сопротивление обмотки (оно не должно быть бесконечным или нулевым), целостность изоляции (мегаомметром), подайте номинальное напряжение и проверьте силу магнитного поля и нагрев.
Итог: алгоритм выбора и рекомендации
Выбор катушки – системная задача. Действуйте по шагам:
-
Определите параметры клапана: Найдите маркировку или паспорт. Производитель обычно указывает точный тип совместимой катушки.
-
Проанализируйте среду: Взрывоопасность, влажность, температура, наличие агрессивных паров.
-
Сверьте электрические параметры: Напряжение, тип тока, частота (для AC).
-
Спроектируйте схему управления: Заранее предусмотрите использование реле промежуточного РП для защиты контроллера.
-
Учитывайте режим работы: Для клапанов, которые должны оставаться открытыми часами, выбирайте катушки с пометкой «100% ED» (постоянного включения).
Не пытайтесь сэкономить на этом компоненте. Некорректная работа клапана из-за неподходящей катушки может привести к потерям, многократно превышающим ее стоимость. Если сомневаетесь в выборе между несколькими вариантами или работаете со специфической средой – обязательно обратитесь за консультацией к техническим специалистам поставщика. Их экспертиза поможет избежать дорогостоящих ошибок и гарантирует бесперебойную работу вашего оборудования.
